Chọn C058 cho các mối nối tấm gỗ hoặc ván ép dày 8 mm tương thích. Mẫu này rộng 35 mm và dày 1.5 mm, có tùy chọn mạ kẽm hoặc phủ điện di màu đen. Chọn lớp hoàn thiện bên dưới, sau đó xác nhận độ khít hoàn chỉnh của mối nối bằng mẫu thử.
| Mẫu | Ứng dụng tấm / chiều rộng kẹp | Mở thông số kỹ thuật lớp hoàn thiện |
|---|---|---|

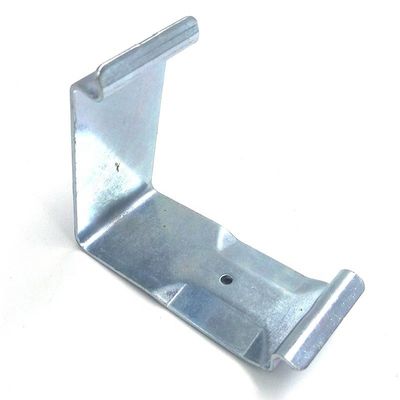

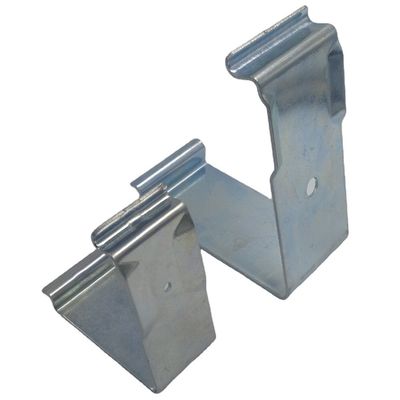

| C058 | 8 mm / 35 mm | Mạ kẽm (màu bạc) |
| C058 | 8 mm / 35 mm | Phủ điện di màu đen (e-coat) |

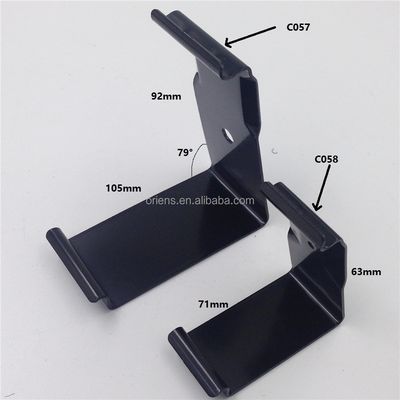

Cả hai mẫu đều sử dụng thép tấm dày 1.5 mm. Kiểm tra toàn bộ mối nối tấm, không chỉ độ dày tấm.Tổng quan mẫu C057 | Tổng quan mẫu C058.
| Thông số kỹ thuật | C058 |
|---|---|
| Vật liệu | Thép carbon loại 50 (loại 50 / 50# của Trung Quốc) |
| Chiều rộng tiêu chuẩn | 35 mm |
| Độ dày tấm | 1.5 mm |

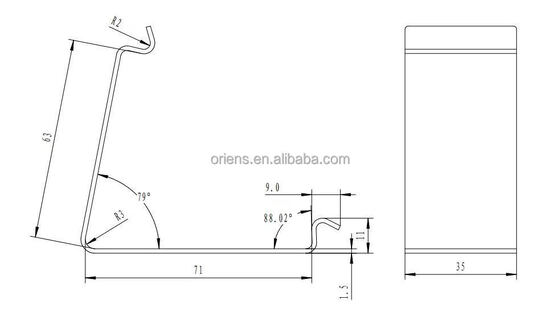

| Kích thước biên dạng bản vẽ | 71 mm và 63 mm; xem bản vẽ |
| Ứng dụng tấm | Tấm gỗ/ván ép dày 8 mm; kiểm tra độ khít hoàn chỉnh của mối nối |
| Xử lý nhiệt | Đã xử lý nhiệt để tạo độ đàn hồi; 42-46 HRC |
| Lớp hoàn thiện được cung cấp trên trang này | Mạ kẽm (màu bạc) hoặc phủ điện di màu đen (e-coat) |
| Trọng lượng đơn vị tham khảo | 68 g |
Kích thước biên dạng là tham chiếu bản vẽ, không phải là thông số kỹ thuật chiều dài x chiều rộng x chiều cao tổng thể. Độ dày tấm đơn lẻ không xác định độ khít: kiểm tra toàn bộ cạnh tấm và mối nối ghép với mẫu thử trước khi đặt hàng.
Mạ kẽm (màu bạc) hoặc phủ điện di màu đen (e-coat). Độ dày lớp mạ kẽm ít nhất là 5 micromet; độ dày lớp phủ e-coat màu đen ít nhất là 25 micromet. Chọn lớp hoàn thiện cần thiết khi yêu cầu báo giá. Hiệu suất chống ăn mòn phụ thuộc vào môi trường, cách xử lý và tình trạng lớp phủ; độ dày lớp phủ không phải là xếp hạng giờ phun muối hoặc tuổi thọ dịch vụ hàng hải được đảm bảo.

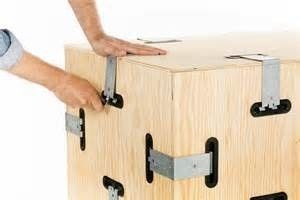

Lắp đặt bằng tay không có nghĩa là tháo gỡ không cần dụng cụ. Số lượng và khoảng cách kẹp phụ thuộc vào thiết kế hộp hoàn chỉnh và yêu cầu vận chuyển.
| Thông số kỹ thuật đóng gói | C058 |
|---|---|
| Số lượng mỗi thùng | 250 chiếc |
| Trọng lượng thùng | 17 kg cả bì bao gồm thùng |
| Kích thước thùng | 490 x 240 x 170 mm |
| Đặt hàng 500 chiếc mỗi mẫu | 2 thùng; 34 kg cả bì bao gồm thùng; 0.039984 m3 |
Các thông số kỹ thuật thùng này áp dụng cho cả kẹp tiêu chuẩn mạ kẽm và phủ e-coat màu đen. Số liệu vận chuyển ở trên không bao gồm bất kỳ pallet hoặc bao bì ngoài nào. Tính toán vận chuyển C058 sử dụng trọng lượng thùng cả bì đã xác nhận là 17 kg; 68 g là trọng lượng đơn vị tham khảo.

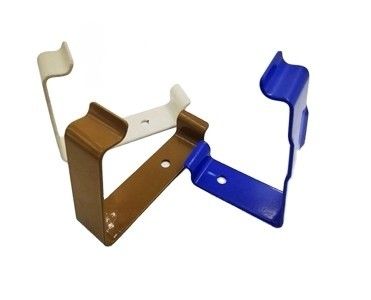

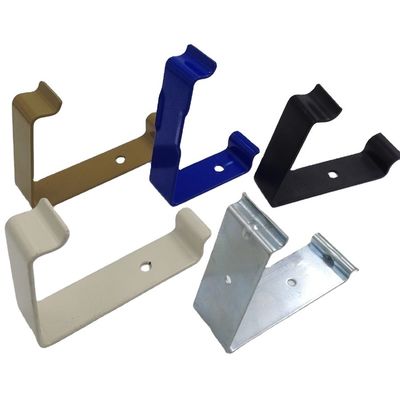

Ảnh trưng bày trong bộ sưu tập có thể hiển thị các thiết kế kẹp khác hoặc mẫu phủ bột màu. Trang này chỉ định kích thước và lớp hoàn thiện C058 tiêu chuẩn đã nêu ở trên; các mẫu màu không được xác định là phủ e-coat màu đen.
Cây nạy tháo kẹp hộp - đưa dụng cụ vào rãnh kẹp để tháo kẹp.
Kẹp C057 cho tấm dày 13 mm | Kẹp C058 cho tấm dày 8 mm | Dòng sản phẩm kẹp hộp | Hướng dẫn video lắp ráp hộp
ORIENS cung cấp kẹp, bản lề và phần cứng liên quan. Hộp gỗ và túi đóng gói không bao gồm; có thể thảo luận riêng về hỗ trợ tìm nguồn cung ứng. Công ty được thành lập vào năm 2009 và người sáng lập đã làm việc trong lĩnh vực thương mại quốc tế từ năm 1998. ISO 9001:2015 đề cập đến hệ thống quản lý chất lượng của nhà máy sản xuất trong phạm vi áp dụng của nó, không phải là chứng nhận cho các kẹp này.
Để kiểm tra độ khít và báo giá, vui lòng gửi mẫu, lớp hoàn thiện, số lượng và bản vẽ mối nối hộp đến sales@oriensmetal.com.
